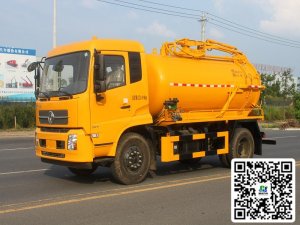

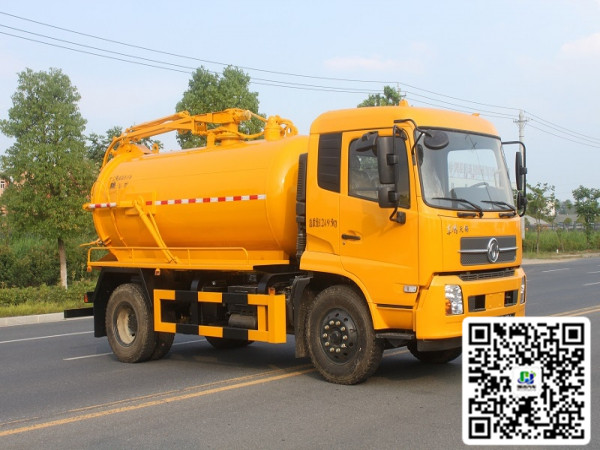

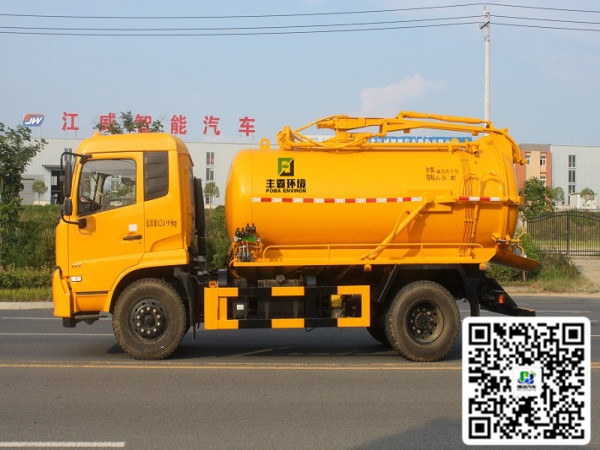

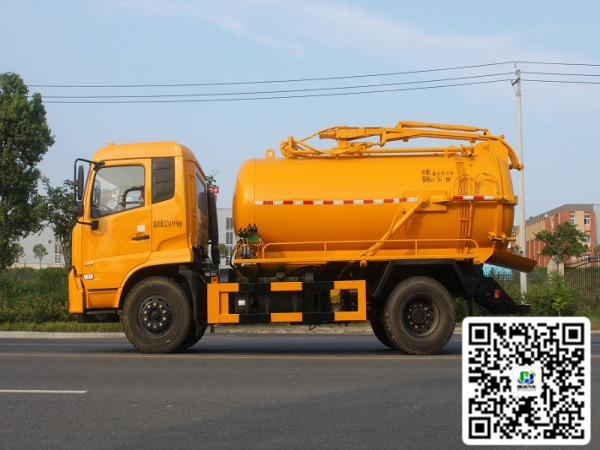

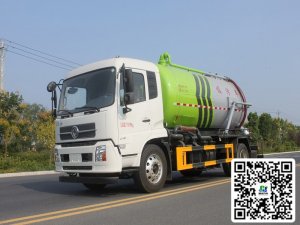

東風天錦吸污車（3800軸距，帶旋轉臂）
參數配置
項 目 | 單 位 | 參 數 |
總質量 | Kg | 12490 |
額定載質量 | Kg | 4700,4765 |
整備質量 | Kg | 7595 |
外形尺寸 | mm | 7200*2500*3300 |
前懸/后懸 | ° | 1400/2000 |
接近角/離去角 | ° | 17/9 |
軸荷 | 4400/8090 | |
發動機型號 | D4.5NS6B190 | |
排放標準 | GB3847-2005,GB17691-2018國Ⅵ | |
**高車速 | Km/h | 89 |
污水罐尺寸 | mm | (直段長×直徑)mm3675×1500 |
污水罐容積 | M3 | ≥6.16 |
污水罐材質 | Q235國標碳鋼 | |
污水罐材料厚度 | mm | 6 |
真空吸污泵 | 億豐SK-9水循環泵 | |
真空泵排量 | L/s | 150 |
**大真空度 | 90% | |
**大功率 | KW | 25 |
**大吸程 | m | ≥10 |
污水罐卸料方式 | 液壓舉升自卸 | |
罐體卸料角度 | ° | ≥40 |
吸污管通徑 | mm | 100 |
抽吸時間 | min | 6-8 |
液壓系統壓力 | Mpa | 16 |
**方式 | 手動 | |
吊臂伸縮長度 | mm | 1200 |
吊臂旋轉角度 | ° | 270 |
吊臂舉升角度 | ° | 0-20 |
吸污管長度 | M | 15 |
整車性能描述：
本產品改裝部分主要由罐體、液壓開啟罐門、抽壓管系統、液壓系統及操作系統等組成。
1. 罐體
污水罐裝配有液面指示器，采用6mm優質鋼板卷制、焊接而成。端部焊有6mm厚優質鋼板橢圓封頭。為提高罐體強度和剛度，有加固板。底部焊有U形支承梁，用以與大梁的緊密貼合和頂升、傾翻、卸載的承力。罐門設計為全開式，罐口用整體式法蘭加固。罐體后端采用傾翻鉸鏈軸鉸接在底盤縱梁上的副車架上。
2. 可開啟罐門
可開啟罐門采用6mm厚優質鋼板模壓而成，與厚25mm的整體圓形法蘭焊接而成。法蘭設有環形槽，用以安裝優質橡膠密封圈，以保證開閉罐門的密封。周邊安裝有四個手動鎖緊裝置，確保罐體密封性。罐門用兩個液壓油缸開啟與關閉，清掃污水罐內殘液和沉積物十分方便。
3. 驅動系統：
本車裝有水環泵。
水環泵由側取力器驅動。
4. 抽壓管系統：
抽壓管系主要由水環泵、止回閥、濾氣器、球閥以及管路等組成，具有真空抽吸、自流排放等功能。
真空抽吸管路從罐體頂端接出，在真空抽吸管路上，安裝有止回閥，防止液體吸入真空泵，并利用氣流的沖力使氣體產生離心力初過濾，通過濾網再過濾，以免真空泵過早磨損。
