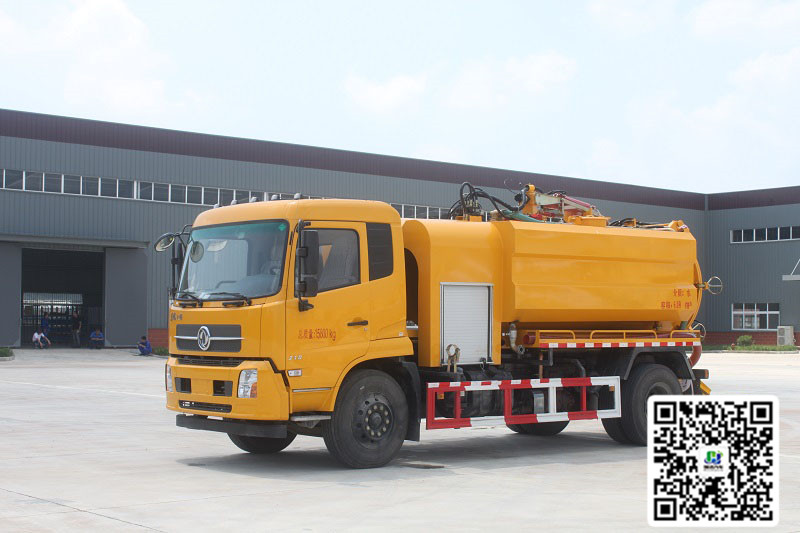

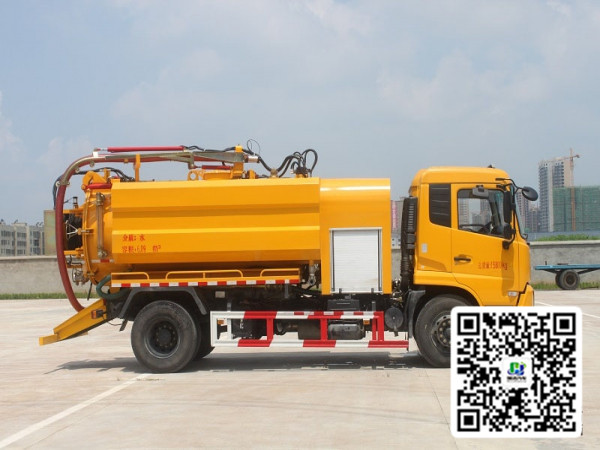

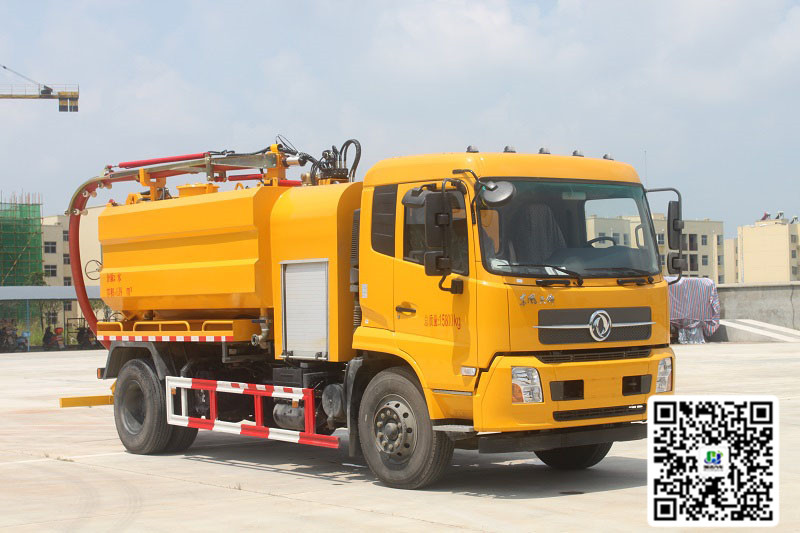

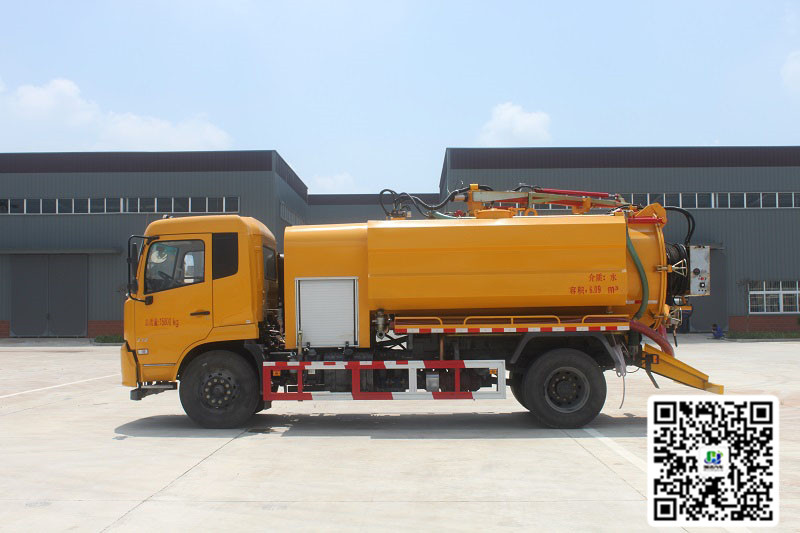

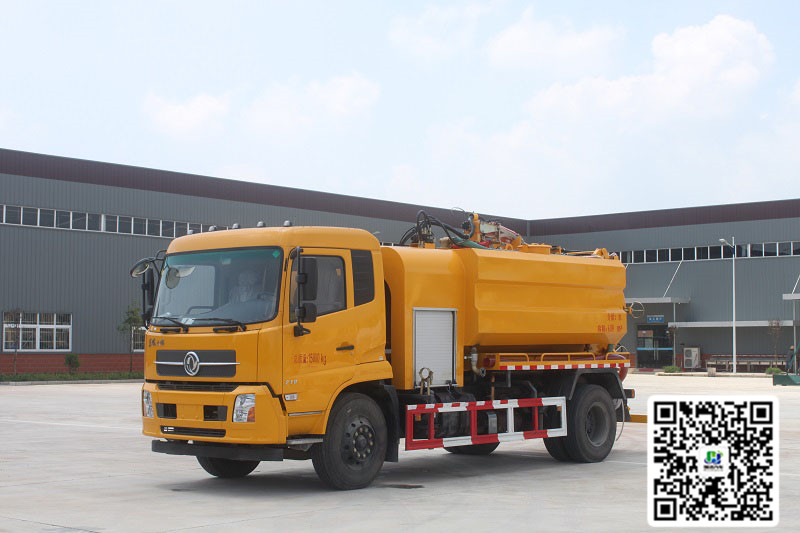

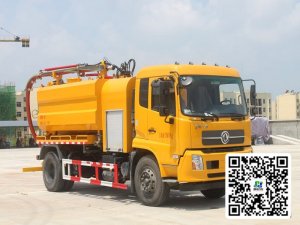

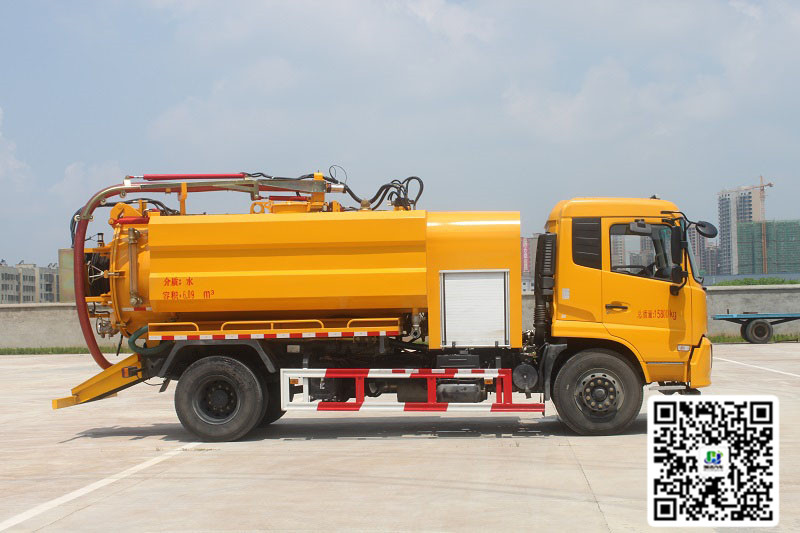

一，車輛外觀：

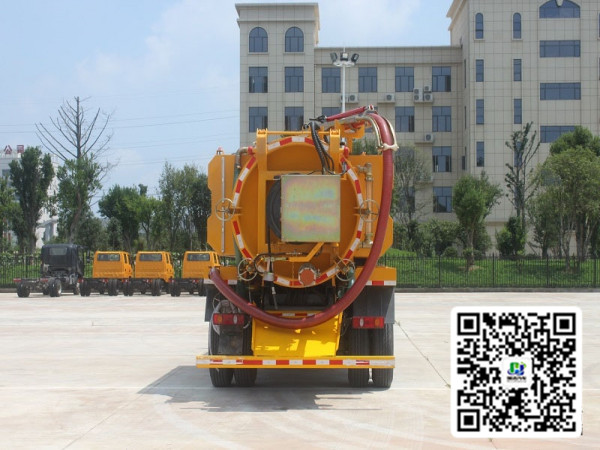

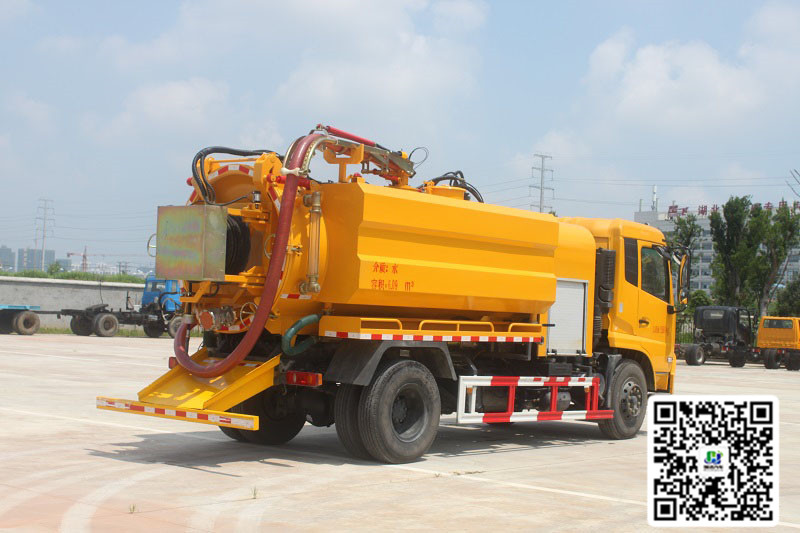

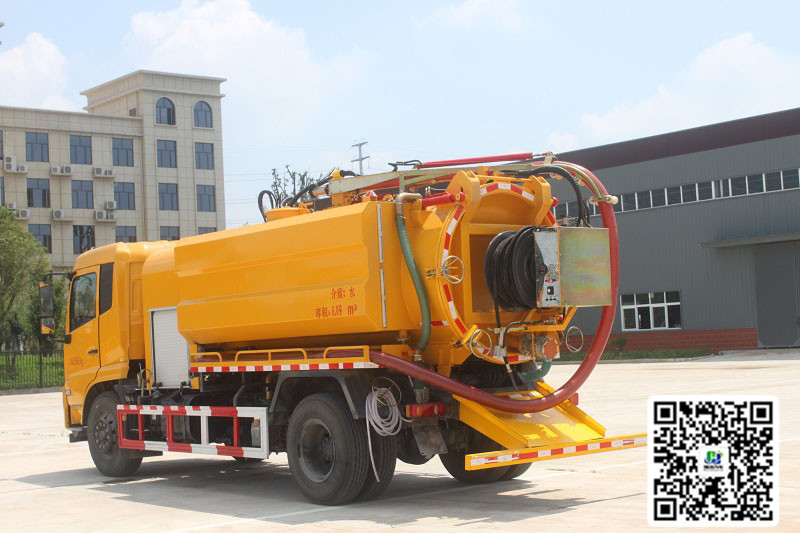

整車外觀大氣，總裝精密。污水罐和清水罐尾部都裝有量管，方便掌握罐內情況;尾部裝有電**自動伸縮高壓水管，帶自動清洗水管裝置;高壓卷盤安裝在罐體尾部，方便高壓清洗使用;罐體尾部不但有不銹鋼排污閥可以排污，而且尾門也可液壓開啟，使排污更徹底;尾門與罐體連接處安裝有密封膠條，密封嚴實保障罐體內的真空度;罐體頂部安裝有吊桿，電控伸縮旋轉，可270度旋轉，方便吸污工作。
二，底盤配置：
東風D53 排半標準頂駕駛室，康明斯B6.2NS6B210（210馬力），東風6擋變速箱，4.5T前橋，9T單減后橋，250雙層大梁，275/80R22.5，車載終端，遠程油門開關，接口取力，空調，中控鎖，電動門窗，斷氣剎，排氣制動 。
三，上裝配置：
上裝部分主要由罐體、可90°全開啟罐門、四泵驅動系、抽壓管系、高壓沖洗管系、液壓系統及操作系統等組成。
罐體部分：罐體分為污水罐與清水罐，污水罐采用Q235-A材質，厚度為：5mm;清水罐采用304不銹鋼，厚度為：3mm，兩罐均裝配有液面指示器。污水罐通常為傾翻式，清水罐為固定式。罐體采用武鋼優質鋼板卷制、焊接而成，密封性好，加有固板提高罐體強度和剛度。罐體下部安裝集水濾清器用來供給高壓水泵清潔水。
可90°全開啟罐門：可開啟罐門采用6mm厚優質鋼板模壓而成的封頭與25mm厚的圓形法蘭焊接而成，法蘭安裝橡膠密封圈確保開閉罐門的密封。周邊安裝四個手動鎖緊裝置確保罐體密封性。罐門后安裝卷盤用以收放、清洗高壓沖洗膠管。
驅動系統：本車配備原裝意大利進口真空泵(9000L/min)，原裝意大利進口高壓水泵(200L/min)、液壓泵。真空泵由取力器皮帶驅動;高壓水泵由夾心取力器十字軸式萬向聯軸器驅動。液壓泵的驅動類同高壓水泵驅動。
抽壓管系統：抽壓管系統主要由真空泵、四通轉閥、消聲器、濾氣器、球閥以及管路等組成，具有真空抽吸、壓力排放、自流排放等功能。
高壓沖洗管系統：高壓沖洗管系統主要由高壓水泵、沉渣箱、溢流閥、高壓三通閥、洗管器(選裝件)、卷管器、各種沖洗噴頭等組成。
液壓系統：吸污大臂液壓系統由雙聯液壓泵中一泵提供動力，液壓集成塊電磁**，實現大臂的伸縮、旋轉、升降等動作。
操作系統：大臂吸污系統的升降、伸縮、旋轉和吸污球閥的開閉由移動開關盒電控(手動)操作。
東風天錦下水道疏通清洗車
項 目 | 單 位 | 參 數 |
污水罐尺寸 | mm | 4000×1600(長×直徑) |
污水罐容積 | M3 | 8 |
污水罐材質 | Q235-A武鋼 | |
污水罐材料厚度 | mm | 5 |
清水罐容積 | M3 | 2X2=4 |
清水罐材質 | 304不銹鋼 | |
清水罐材料厚度 | mm | 3 |
高壓水泵 | 意大利HPP（意大利進口） | |
高壓泵**大流量 | L/min | 212 |
高壓泵**大壓力 | Mpa | 20 |
高壓水管規格 | 10米￠19高壓軟管 | |
高壓管收放 | 液壓收放 | |
收放絞拉力 | KN | ≥10 |
卷管速度 | m/min | 0-25 |
高壓噴頭 | 10種碳鋼清洗噴頭 | |
卷盤旋轉 | 180°旋轉 | |
卷盤布置位置 | 罐體后部 | |
真空吸污泵型號 | 意大利進口/水循環泵 | |
真空泵流量 | L/min | 15000/12000 |
**大真空度 | 90% | |
**大**壓力 | bar | 2.5 |
**大功率 | KW | 10 |
**大吸程 | m | ≥14 |
污水罐卸料方式 | 液壓舉升自卸 | |
罐體卸料角度 | ° | ≥5 |
吸污管直徑 | mm | 100 |
抽吸時間 | min | 5-7 |
吊臂伸縮長度 | mm | 1000 |
吊臂旋轉角度 | ° | 270 |
吊臂舉升角度 | ° | 0-20 |
液壓系統壓力 | Mpa | 16 |
**方式 | 手動/電控（選裝駕駛室及后部集中**） | |
液壓馬達 | 合肥長源 | |
多路閥生產廠家 | 揚州中梅 | |
液壓油泵 | 河北為國液壓件廠 | |
液壓油缸 | 國產知名品牌 |
下水道聯合疏通性能特點：
本產品改裝部分主要由罐體、可90°全開啟罐門、四泵驅動系、抽壓管系、高壓沖洗管系、液壓系統及操作系統等組成。
1. 罐體
罐體分為污水罐與清水罐，兩罐均裝配有液面指示器。污水罐通常為傾翻式，清水罐為固定式。
A：污水罐：罐體截面為圓形，采用5mm武鋼優質鋼板卷制、焊接而成。端部焊有6mm厚優質鋼板橢圓封頭。為提高罐體強度和剛度，有加固板。底部焊有U形支承梁，用以與大梁的緊密貼合和頂升、傾翻、卸載的承力。罐門設計為全開式，罐口用整體式法蘭加固。罐體后端采用傾翻鉸鏈軸鉸接在底盤縱梁上的副車架上。副車架與縱梁間有復合減震墊，以緩沖動載荷并消音。后尾部泄污閥分上下雙閥門結構。
B：清水罐：罐體截面為異形，通常采用SUS304，分開吸附安裝在污水罐的兩側，下部用導流管聯通并與集水濾清器相連。裝載水的方式為：消防水龍頭—后端管接頭—罐體。罐體后端安裝有液面指示器和低水位報**器。水位過低傳感器在液面過低時發出**報，提醒您及時切斷動力防止高壓泵空轉。
C：集水濾清器：安裝在罐體的下部，用以供給高壓水泵清潔水，高壓水泵溢流水也返回到集水濾清器。集水濾清器上安裝有球閥，此閥可排空清水罐及管系剩余水，以防止冬天結冰而造成水路系統滲水。
2. 可開啟罐門
可開啟罐門采用6mm厚優質鋼板模壓而成的封頭與厚25mm的整體圓形法蘭焊接而成。法蘭設有環形槽，用以安裝雙凸型優質橡膠密封圈，以保證開閉罐門的密封。周邊安裝有四個手動鎖緊裝置（選裝全液壓鎖緊裝置），確保罐體密封性。罐門用兩個液壓油缸開啟與關閉，清掃污水罐內殘液和沉積物十分方便。罐門后安裝有可180°選裝的絞盤機構，用以收放、清洗高壓沖洗膠管。
3. 驅動系統：
本車裝有真空泵、高壓水泵、液壓泵。
真空泵由取力器—皮帶驅動。
高壓水泵由夾心取力器—十字軸式萬向聯軸器驅動。由電磁氣閥—離合器**取力器嚙合與分離。轉速由油門**。
液壓泵的驅動類同高壓水泵驅動。
4. 抽壓管系統：
抽壓管系主要由真空泵、四通轉閥、消聲器、濾氣器、球閥以及管路等組成，具有真空抽吸、壓力排放、自流排放等功能。
真空抽吸管路從罐體頂端接出，
