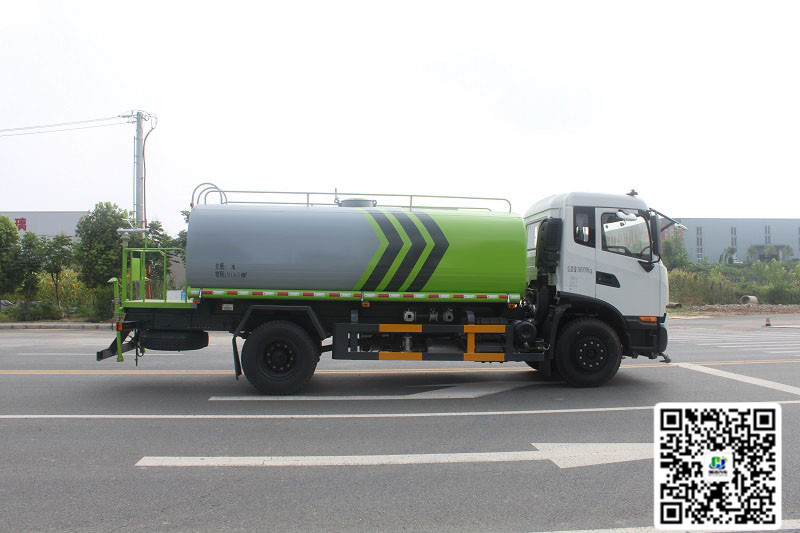

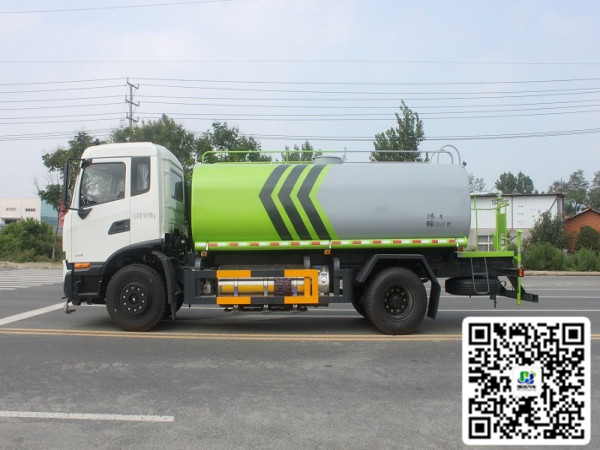

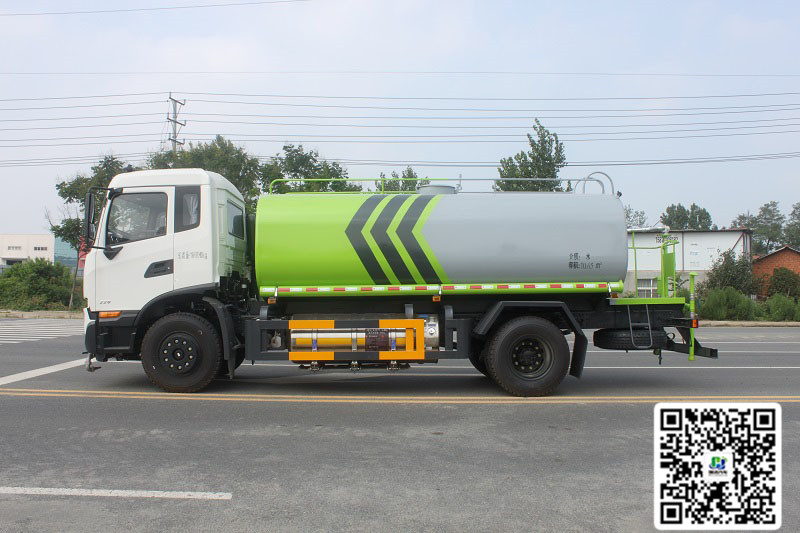

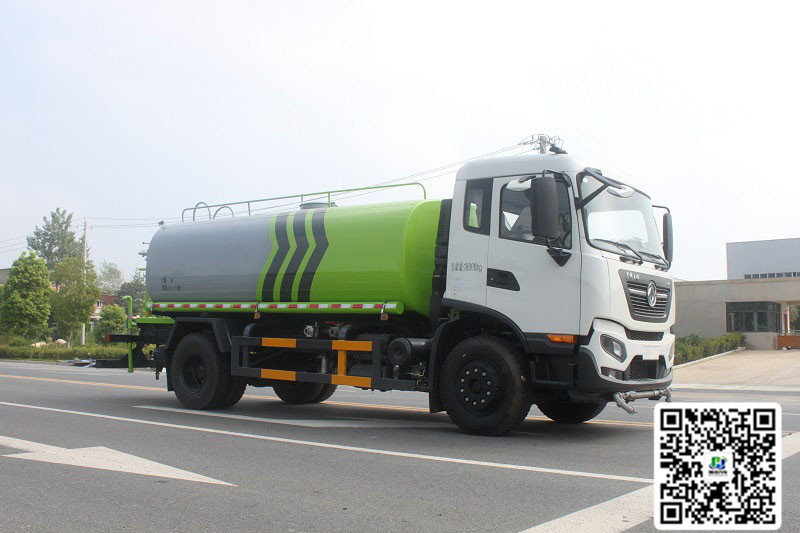

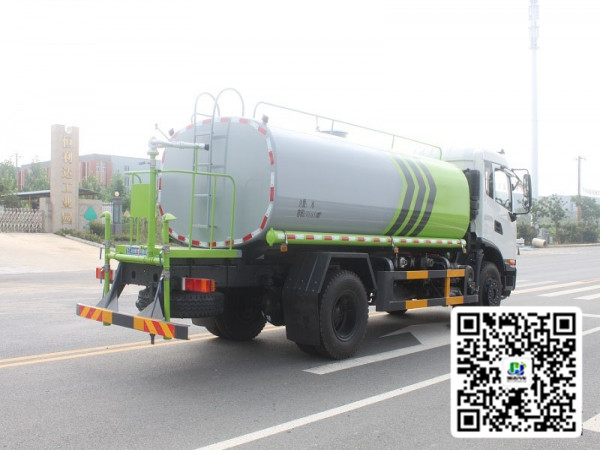

一，車輛外觀：

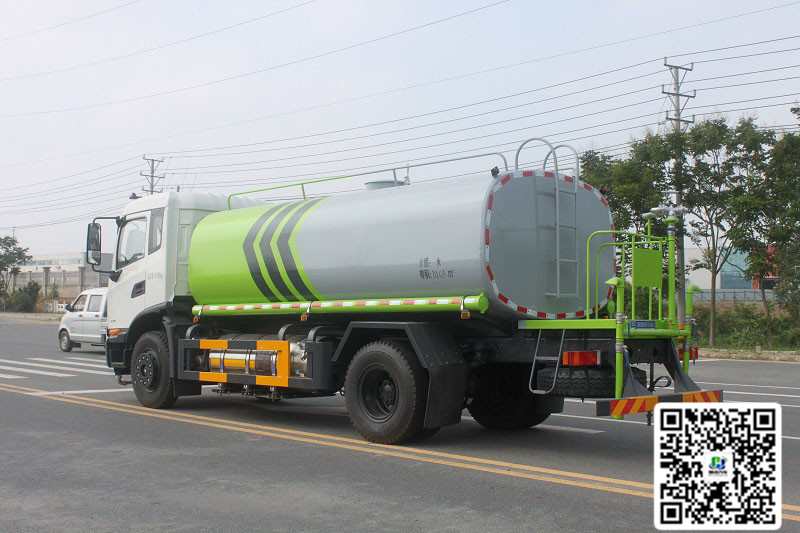

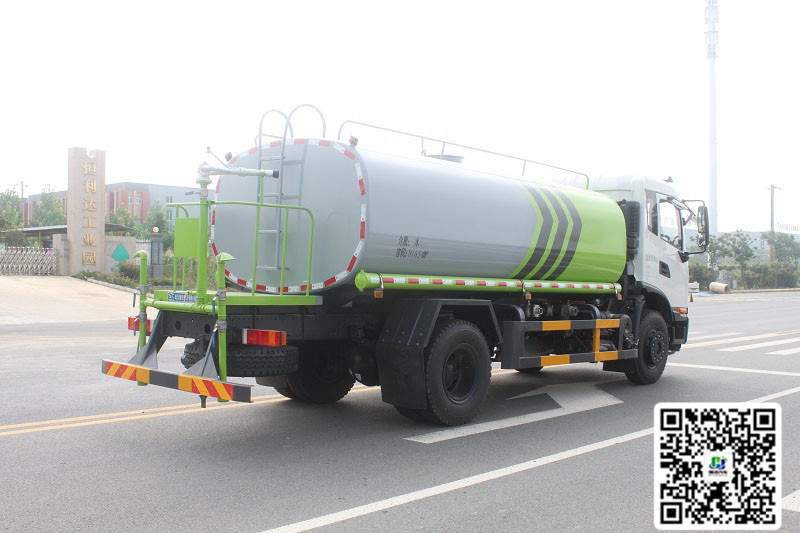

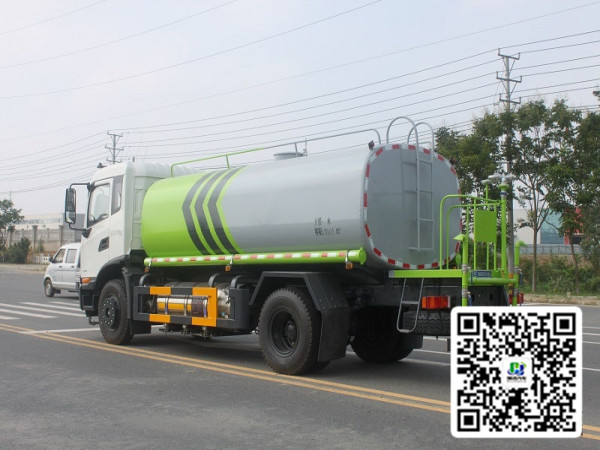

采用橢圓形或者方圓形結構的水罐，整車造型新穎、美觀大方，管道上有壓力表，方便操作人員隨時掌握泵的運轉情況。駕駛室和罐體中間有水位計，使水罐內的水量一目了然。罐體尾部有操作平臺，平臺有安全防護欄保障操作人員的安全，平臺上有爬梯方便操作人員上下車觀察罐體內的情況。
可加裝藥盤,藥泵、高壓噴藥設備、非車帶泵動力等。多方位進出水接頭、氣動閥、**燈等****，以滿足不同用戶求
二，底盤配置：

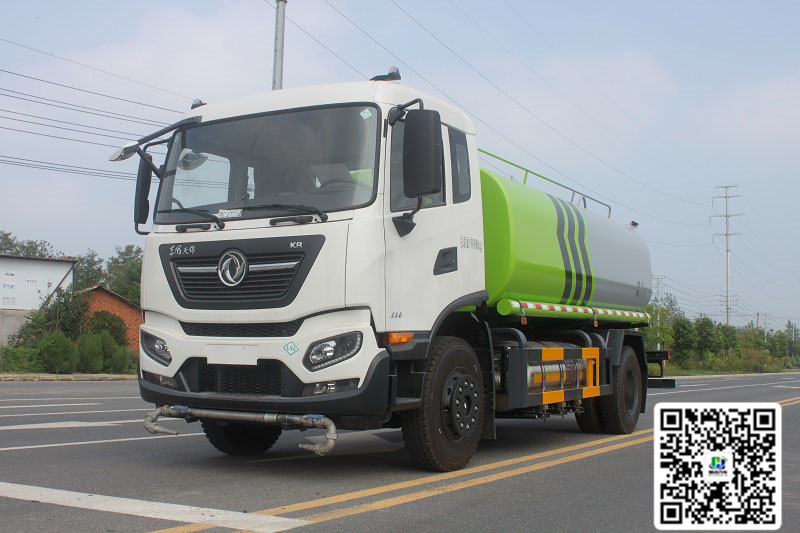

東風D530排半標準頂駕駛室，軸距：4500/4700可選；玉柴YCA07220N-60（220馬力），450升LNG液壓儲存罐，東風6擋變速箱，6T前橋，10T單減后橋，250雙層大梁，275/80R22.5/，車載終端，遠程油門開關，接口取力，空調，中控鎖，電動門窗，斷氣剎，排氣制動 。
三，上裝配置：
1.容積：13方；整車采用杭州威龍泵水泵。
2.全車**系統采用新式氣控球閥進行氣動**，可以實現在駕駛室內分別**前沖后灑作業。
3.罐體采用國標Q235碳鋼板材厚度4mm，封頭厚度為5mm。
4.所有管道采用無縫鋼管鍍鋅防腐防銹處理。
5.所有進出水口加裝黃銅過濾器，上罐口安裝過濾網，保證運水清潔，不會造成管道及水泵堵塞或損壞。
6.整車管道配備水壓表，防止管道壓力過大產生故障。
7.配備不銹鋼高壓水炮，車尾LED箭頭指示燈。
8.所有直通球閥均采用304不銹鋼材質，防止漏水及增加美觀。
9.聚四氟墊片采用聚乙烯材質，防止變形，增加了墊片使用年限。
10.罐體做環氧樹脂防腐，防腐有效的保證了運輸介質的清潔，常規環境下防腐有效時限高于同行產品。
11.帶低水位報**器，防止水泵空轉受損。
12.工作范圍:自吸高度：≥8m，灑水寬度：≥25m，**大射程：≥30m;可調節成柱狀，射程≥32m;也可調節成霧狀;射程≥5m。
上裝規格 | 5000×2300×1300(后平臺） 4800×2300×1350（帶霧炮） | ||
上裝配置及參數 | 水罐有效容積(m3) | 12.7 | |
水**射程 | 28 | ||
沖洗寬度 | ≥14 | ||
灑水寬度 | ≥12 | ||
罐體 | 罐體材質、厚度 | Q235B碳鋼、4mm | |
封頭材質、厚度 | Q235B碳鋼、4mm | ||
防波板厚度/個數 | 3mm/2 | ||
檢修人孔 | Q235B碳鋼，1個 | ||
水泵 | 型號 | 60/90 | |
流量 | 60 | ||
揚程 | 90 | ||
自吸高度 | 6.5 | ||
水路系統 | 管路 | 鍍鋅鋼管、油漆 | |
前沖 | 鋁合金、圓錐噴嘴，2個 | ||
后灑 | 鑄鐵，2個 | ||
水炮 | 鋁合金，1個 | ||
側噴 | 鋁合金、蓮蓬噴頭，2個 | ||
球閥 | 合金鋼、手動球閥 | ||
加水口 | 中式內扣式消防栓接口、鋁合金 | ||
取力器、傳動軸 | 與變速箱、水泵匹配 | ||
工作平臺 | Q195碳鋼、沖孔、1.5mm | ||
管箱 | 2個、PVC管；罐體左右兩側各一；長度與罐體等長，橫截面為圓形； | ||
五，工藝特點：
1.采用自動流水線罐體生產工藝分為:下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內**生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。
2.所有管道采用無縫鋼管鍍鋅、形象高大上，管路耐磨防銹性好。
3.所有法蘭墊片拒絕使用橡膠，全部采用聚四氟高端墊片，安裝后打密封膠，密封性好，不會漏水。
4.采用新型罐蓋，加裝罐蓋濾網。
5.采用新型的無毒、無味、環保防腐涂料。
6.采用螺栓連接，雨后不流黃水，維修簡單方便，所有部件先油漆后總裝。
