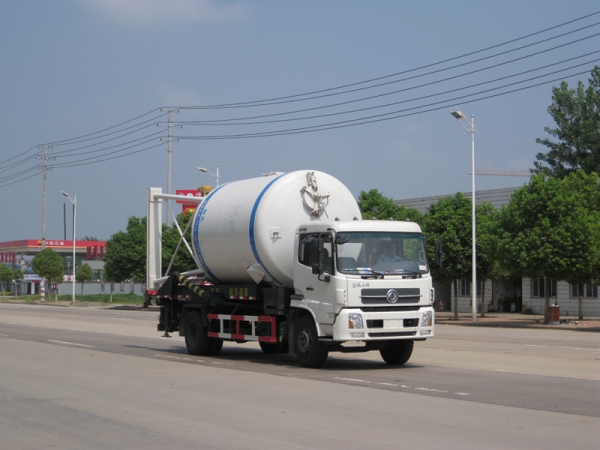

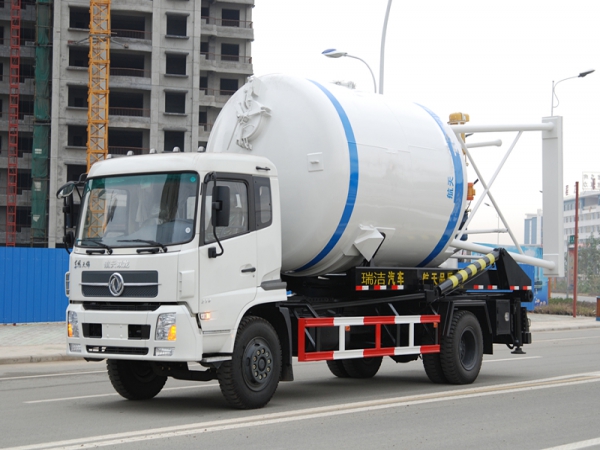

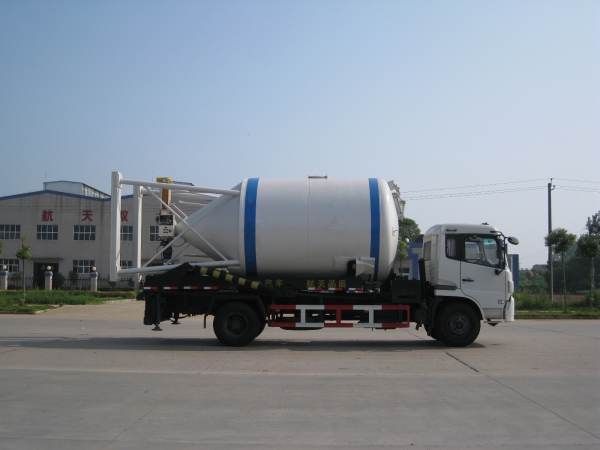

背罐運輸車描述
背罐運輸車，該車主要由底盤、副車架總成、傾卸機構總成、液壓系統、電氣系統等組成，由**三江航天集團（**特大型**工企業，以研制導彈運輸車、導彈、導彈發射載具稱著）第九研究院主刀設計。

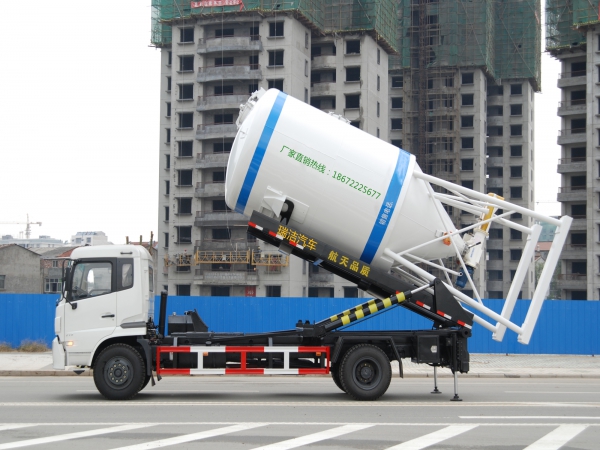

背罐車的主要功能是裝卸、運輸直徑為0~2500mm的筒倉。上裝是由一系列機構及缸、泵、閥組成。通過液壓系統和機構巧妙地協同動作，該車可以自動托起儲料罐，然后將其緩緩地縱臥放到自身的車架上，并自動將縱臥的儲料罐和自身車輛牢牢緊固在一起，該車接著就可背著這儲料罐行駛，將儲料罐安全運送到指定地點后，又可自動穩穩地將儲料罐豎起卸下安放到地面上。該車簡化了儲料罐的裝卸過程，整個操作駕駛員一人即可，從而實現儲料罐文明裝卸，并節約了時間和勞力，減輕了儲料罐裝卸勞動強度，大大提高裝卸效率和經濟效益，是粉粒物料存儲、轉運物流系統中關鍵的專用汽車之一。
目前，我公司研發兩種類型的4×2背罐車車型。4×2車型主要背空罐和具有一定余料的料罐（0—30%的容量，含筒倉不大于13T；若為輕質砂漿則可滿罐背負），是砂漿物流系統的重要**設備，該車且通過**3C產品認證。
主要結構介紹：
一、副車架總成布置在車架上平面，為邊梁式副車架結構，其上設置有翻轉油缸安裝座及傾卸機構旋轉軸。副車架總成后端設置有液壓支腿伸縮梁。支腿伸縮梁上設有機械鎖止結構，能對兩檔可分別實現可靠鎖止。
二、液壓系統主要由傳動軸、柱塞泵、翻轉油缸、移動油缸、支腿油缸、多路換向閥等部件組成。
三、為避免筒倉在運輸過程中向前移動，副車架總成前端設置有枕形擋座，枕形擋座可根據筒倉的前后位置前后移動并鎖止。
